You are here: Home / 激光器 / 1535nm激光器
1535nm-激光器 -南京光宝 CRYLINK

南京光宝可以提供多种规格参数的1535nm铒玻璃人眼安全微片激光器,主要应用于测距和雷达。

下载 PDF
联系我们

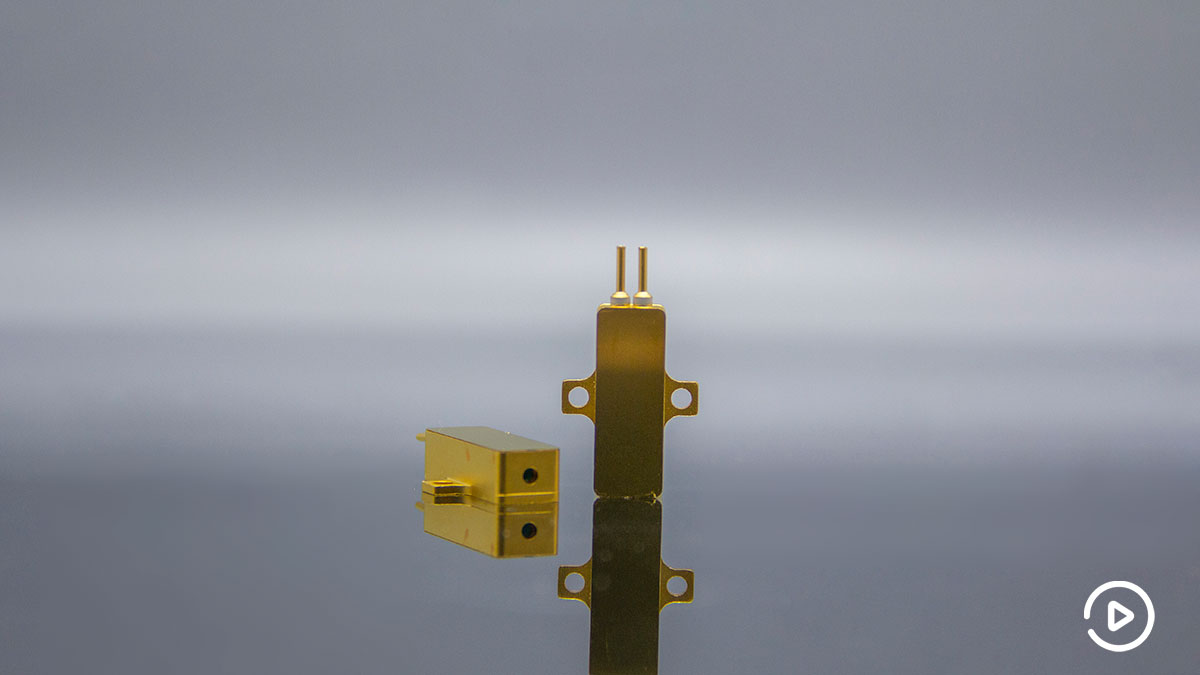

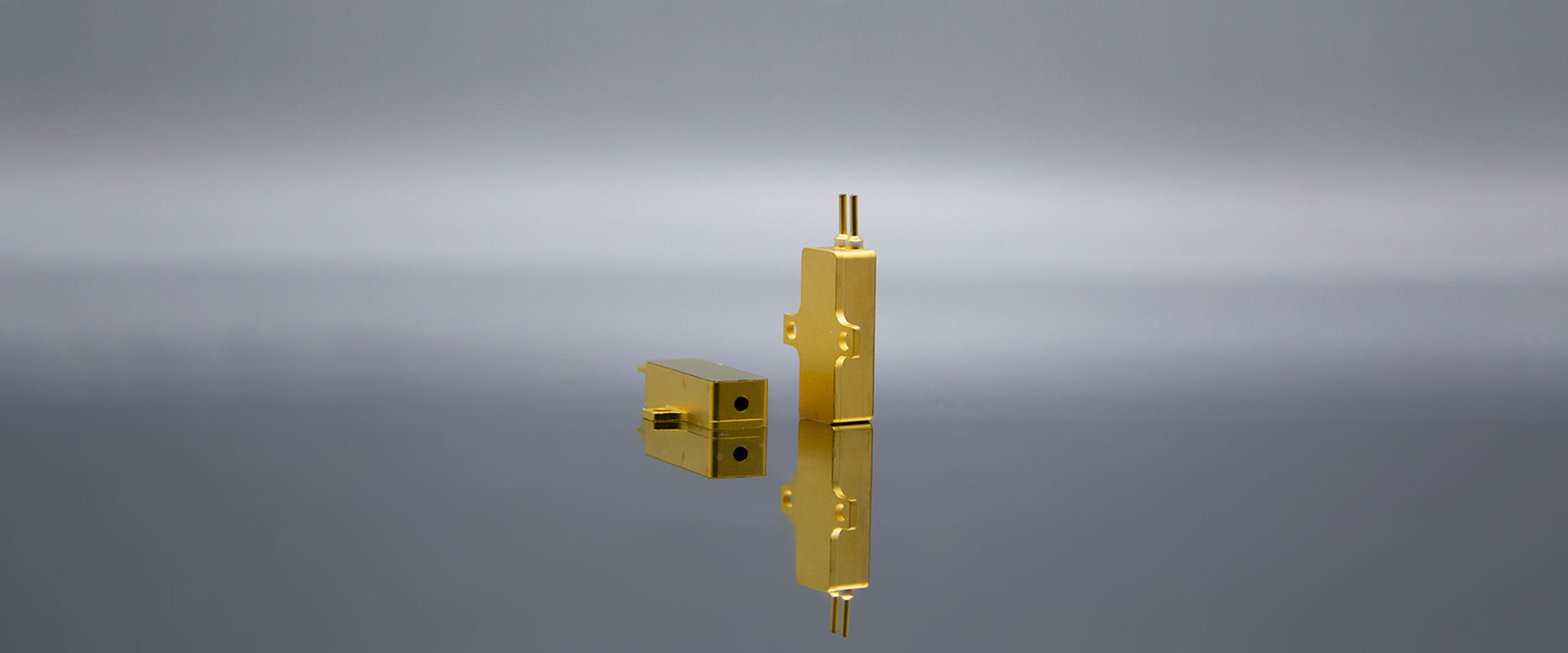

1535nm人眼安全固体激光器(铒玻璃微片激光器)

参数

1535nm低能量
属性数值
型号CL-LF100-BCL-LF200-BCL-LF300-BCL-LF100-B-PIN*CL-LF200-B-PIN*
波长1535nm
输出能量100μJ200μJ300μJ100μJ200μJ
脉宽≤5ns
重频10Hz
发散角10mrad
光束模式TEM00
工作电流7A10A12A8A10A
重量7g10g12g7.5g7.5g
尺寸21×8×7mm325×8×7mm325×8×7mm321×8×7mm321×8×7mm3
工作温度-40℃~+65℃
储存温度-55℃~+80℃

注:*此型号内置PIN,产品的PIN幅值为2V@50Ω阻抗

1535nm高能量
属性数值
型号CL-LF500-BCL-LF-800-BCL-LF1000-B
波长1535nm
输出能量500μJ800μJ1000μJ
脉宽≤6ns≤7ns≤7ns
重频10Hz10Hz5Hz
发散角8mrad7mrad7mrad
光束模式TEM00
工作电流20A30A30A
重量13g20g20g
尺寸32×8×7mm338×9×7.7mm338×9×7.7mm3
工作温度-40℃~+65℃
储存温度-55℃~+80℃

注:*此型号内置PIN,产品的PIN幅值为2V@50Ω阻抗

1535nm高重频
属性数值
型号CL-HF40-BCL-HF20-BCL-HF10-BCL-HF5-BCL-HF40-B-PIN*CL-HF20-B-PIN*CL-HF10-B-PIN*CL-HF5-B-PIN*
波长1535nm
输出能量40μJ20μJ10μJ5μJ40μJ20μJ10μJ5μJ
脉宽≤5ns≤6ns≤8ns≤10ns≤5ns≤6ns≤8ns≤10ns
重频1KHz2.5KHz5KHz10KHz1KHz2.5KHz5KHz10KHz
发散角≤16mrad≤17mrad≤18mrad≤20mrad≤16mrad≤17mrad≤18mrad≤20mrad
工作电压2V2V2V2V––––
光斑直径0.3mm0.3mm0.3mm0.3mm––––
指向性<0.2°<0.2°<0.2°<0.2°––––
工作电流5A
光束模式TEM00
质量≤10g≤10g≤10g≤10g7g7g7g7g
尺寸21×8×7mm3
工作温度-40℃~+65℃
储存温度-55℃~+80℃

注:*此型号内置PIN,产品的PIN幅值为2V@50Ω阻抗

激光发射天线低能量
型号CL-LF-100-25XCL-LF-200-25XCL-LF-300-25X
光学参数
波长 (nm)1535
重复频率 (Hz)10
输出能量 (µJ)100200300
脉冲宽度 (ns)5
泵浦宽度 (ms)≤2≤2≤2.5
光斑直径 (mm)7.588.5
全角发散角Typ. (mrad)0.550.50.45
镜头倍率25X
系统参数
工作电流 (A)81012
工作电压 (V)1.8
震动5Hz, 2.5g
冲击轴向100g, 1ms
工作温度 (℃)-40~65
储存温度 (℃)-55~80
存储湿度≤85%
工作寿命 (H)≥5000
激光发射天线高能量
型号CL-LF-500-30XCL-LF-1000-30X
光学参数
波长 (nm)1535
重复频率 (Hz)105
输出能量 (µJ)5001000
脉冲宽度 (ns)67
泵浦宽度 (ms)≤2.5
光斑直径 (mm)1416
全角发散角Typ. (mrad)0.280.25
镜头倍率30X
系统参数
工作电流 (A)2030
工作电压 (V)1.8
震动5Hz, 2.5g
冲击轴向100g, 1ms
工作温度 (℃)-40~65
储存温度 (℃)-55~80
存储湿度≤85%
工作寿命 (H)≥5000
激光发射天线高重频
型号CL-HF-40-40XCL-HF-20-40XCL-HF-10-40XCL-HF-5-40X
光学参数
波长 (nm)1535
重复频率 (kHz)12.5510
输出能量 (µJ)4020105
脉冲宽度 (ns)56810
光斑直径 (mm)12
全角发散角Typ. (mrad)0.40.40.450.45
镜头倍率40X
系统参数
工作电流 (A)6
工作电压 (V)1.8
震动5Hz, 2.5g
冲击轴向100g, 1ms
工作温度 (℃)-40~65
储存温度 (℃)-55~80
存储湿度≤85%
工作寿命 (H)≥5000

结构图

激光发射天线CL-500

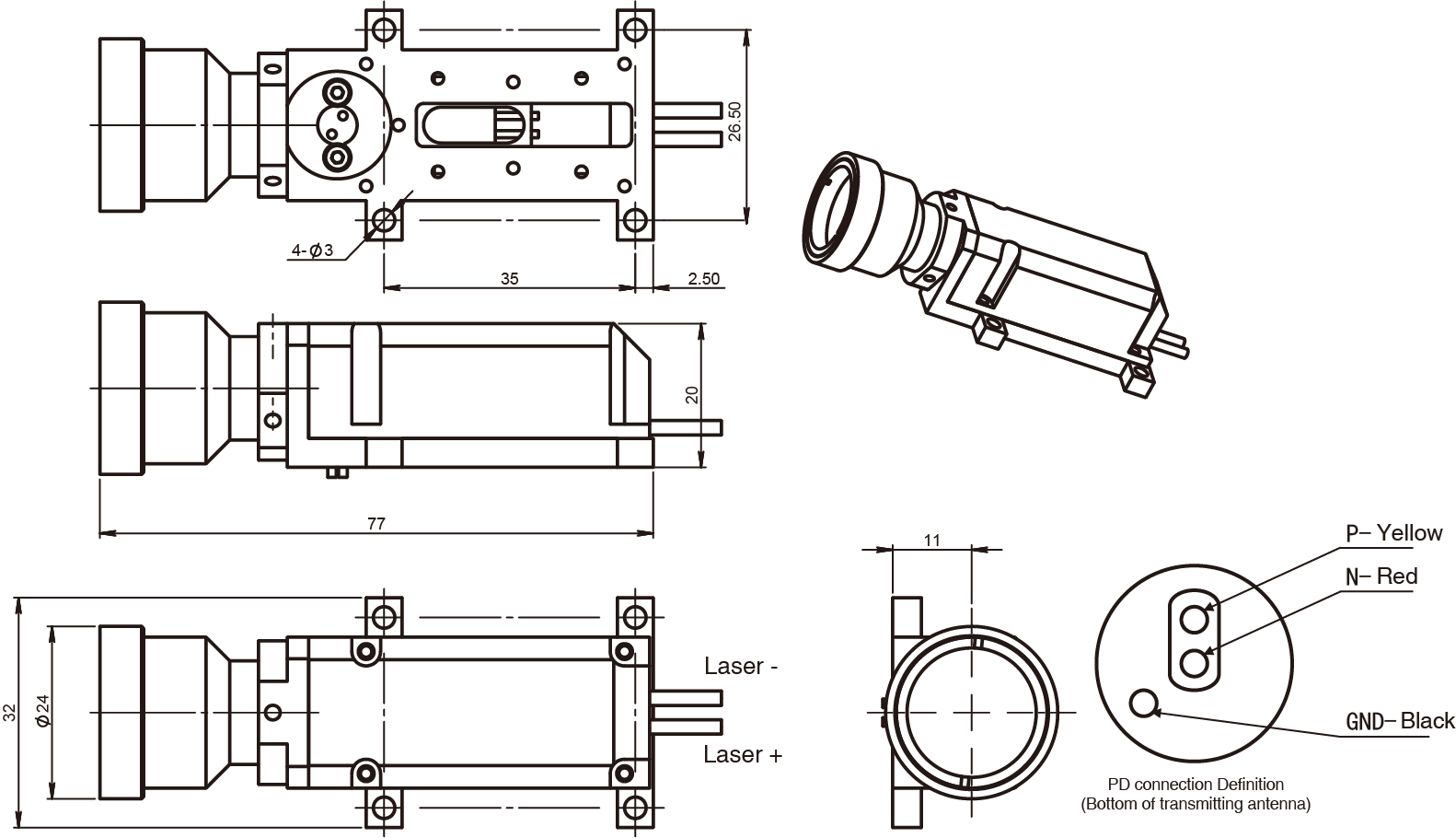

天线UL-500

激光发射天线CL-1000

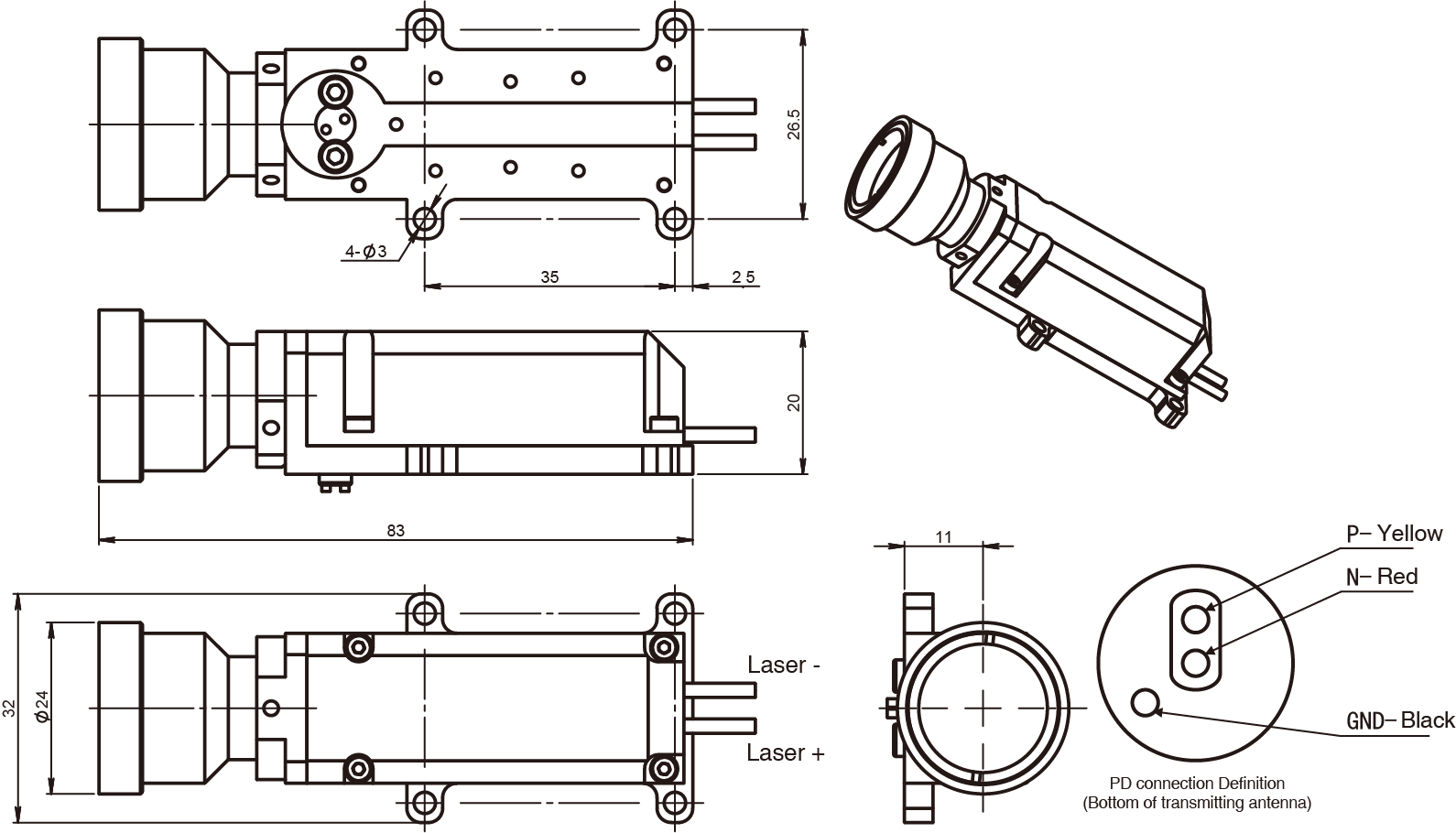

天线UL-1000

激光发射天线低能量

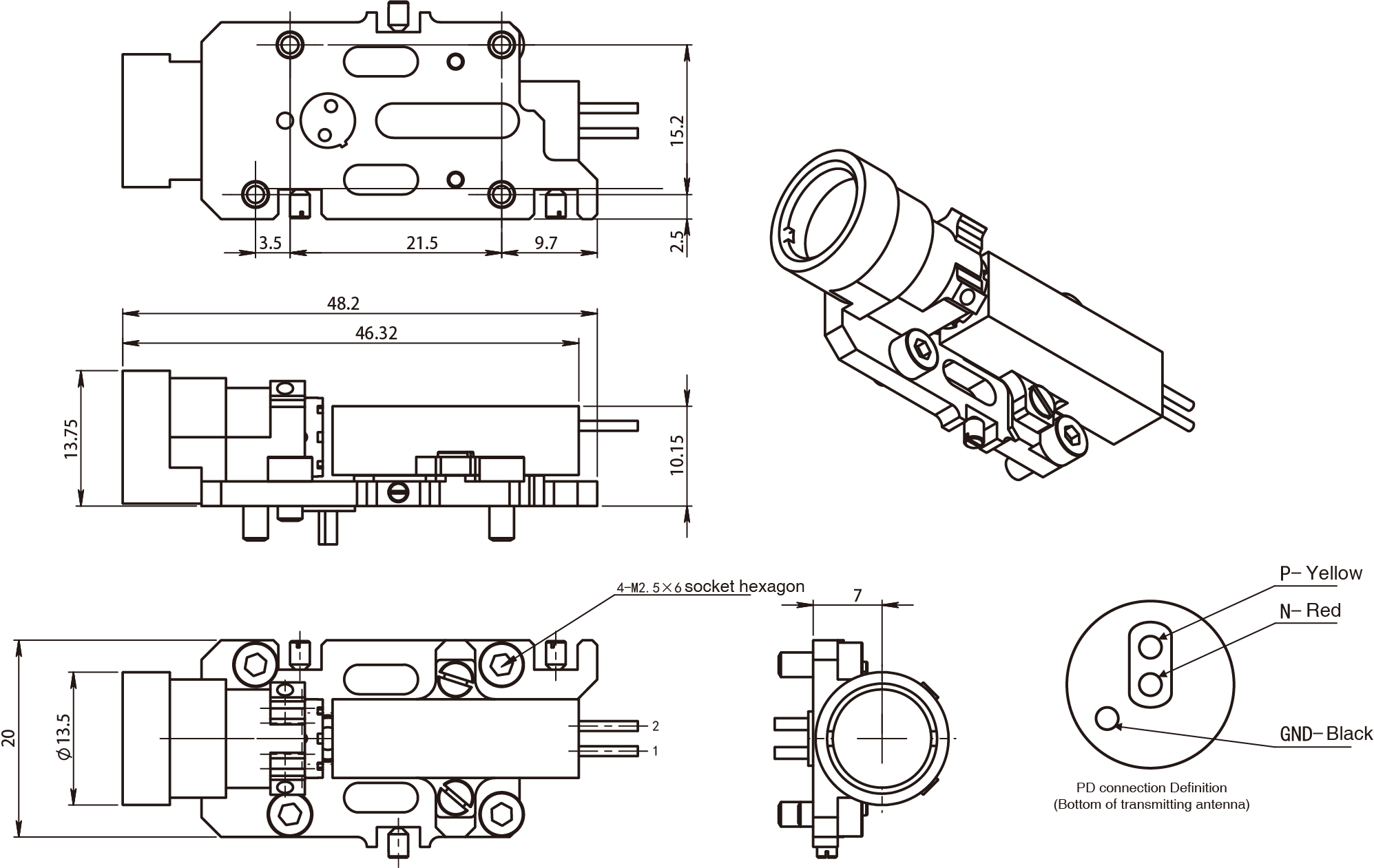

天线低能量

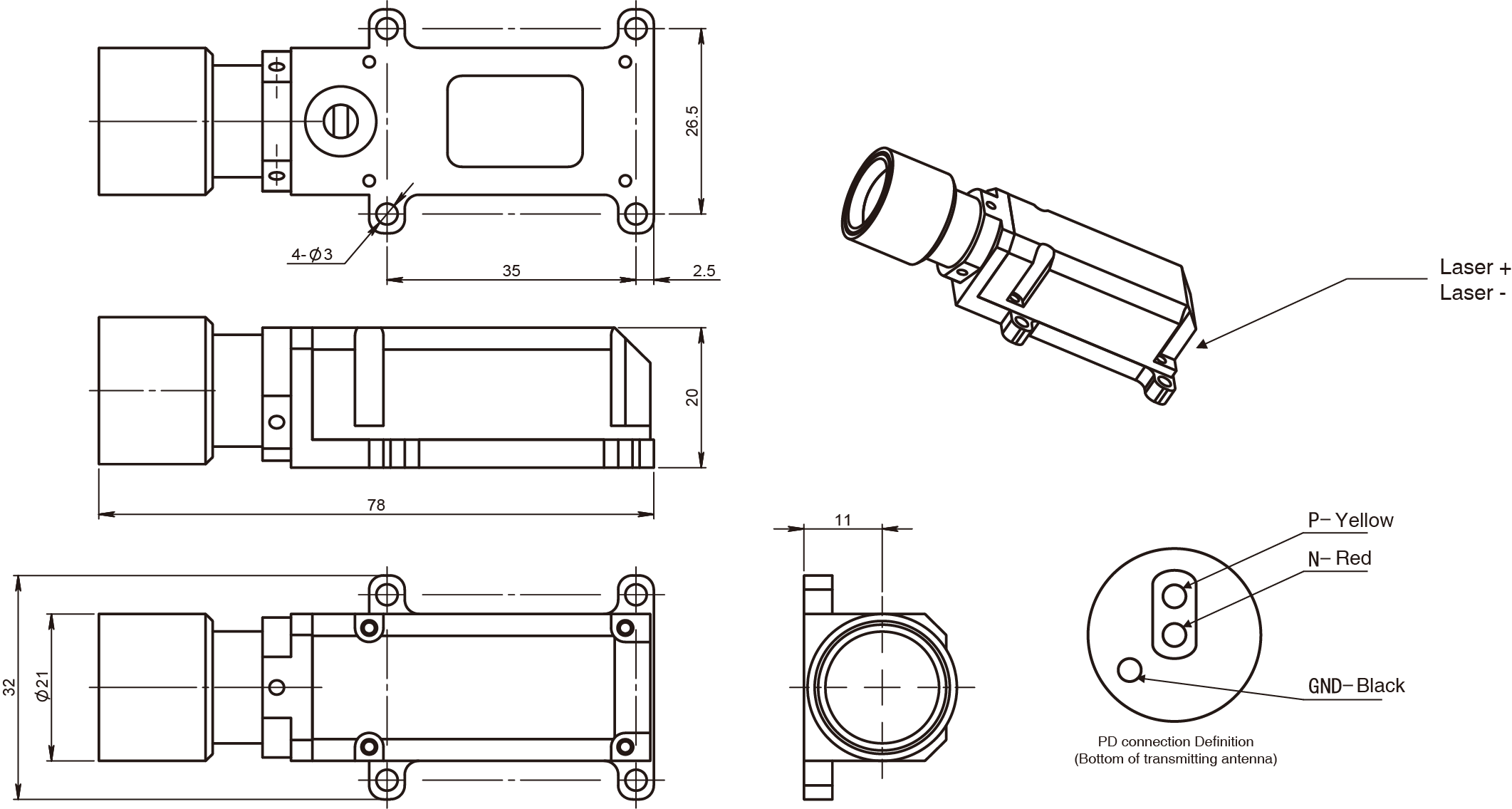

激光发射天线高重频

天线高重频

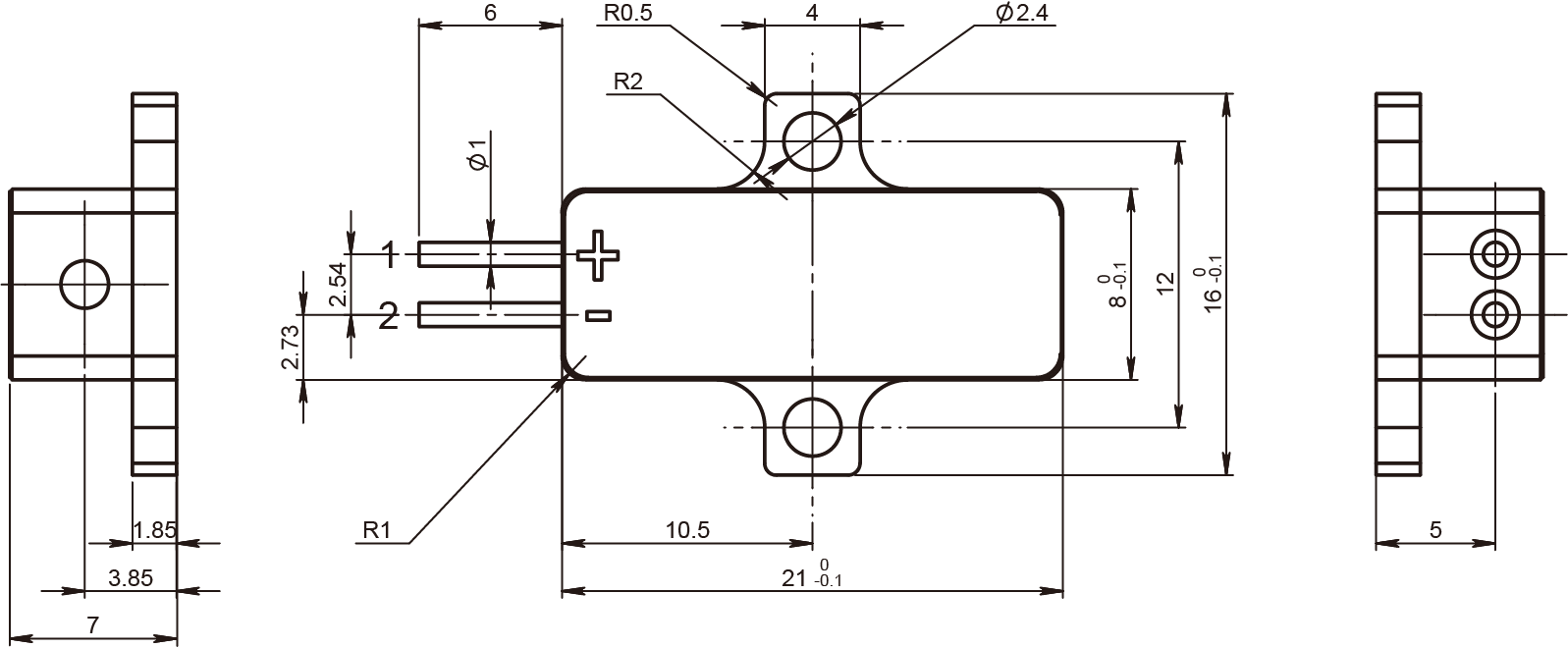

100μJ激光器(不含PIN)尺寸图

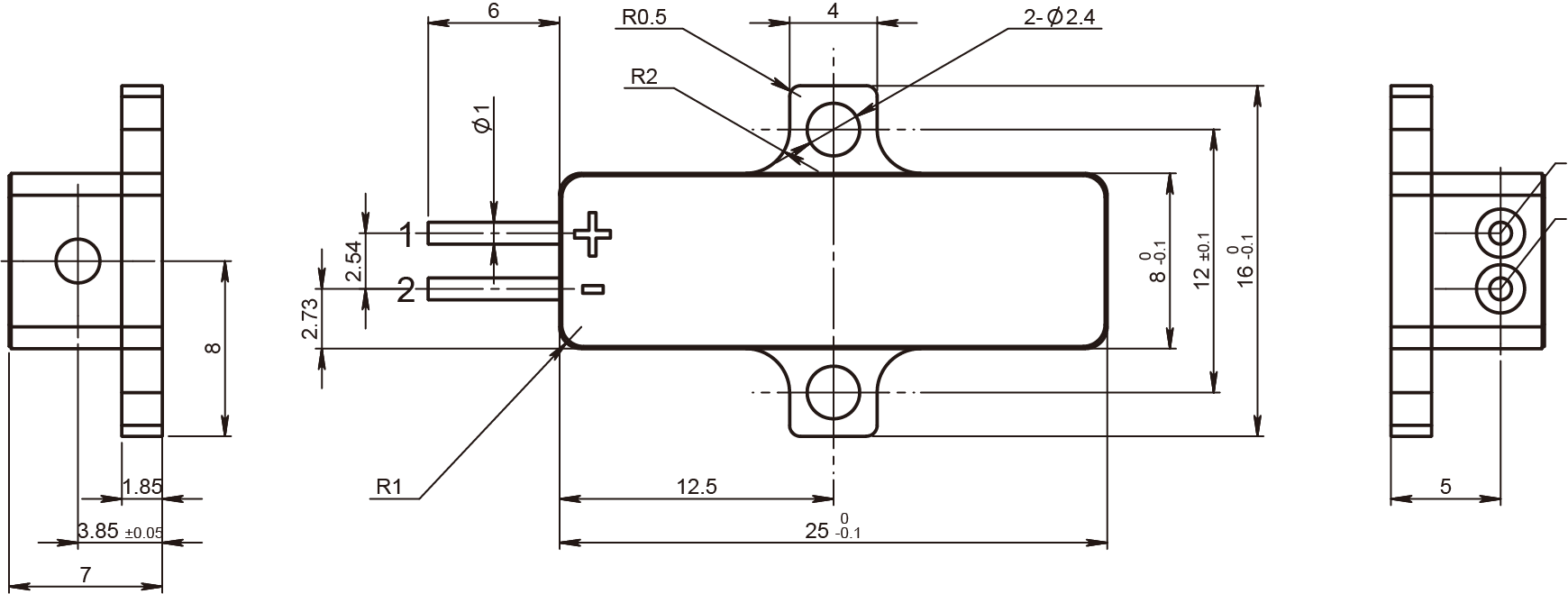

200,300μJ激光器(不含PIN)尺寸图

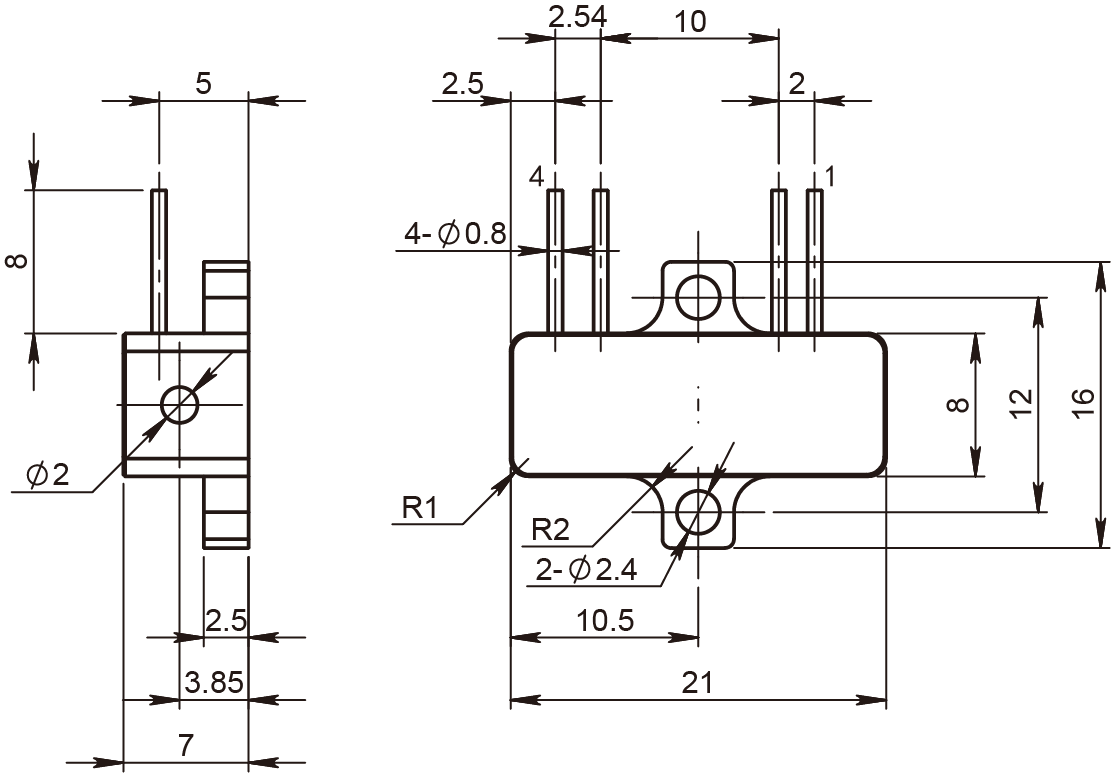

100,200μJ激光器(含PIN)尺寸图

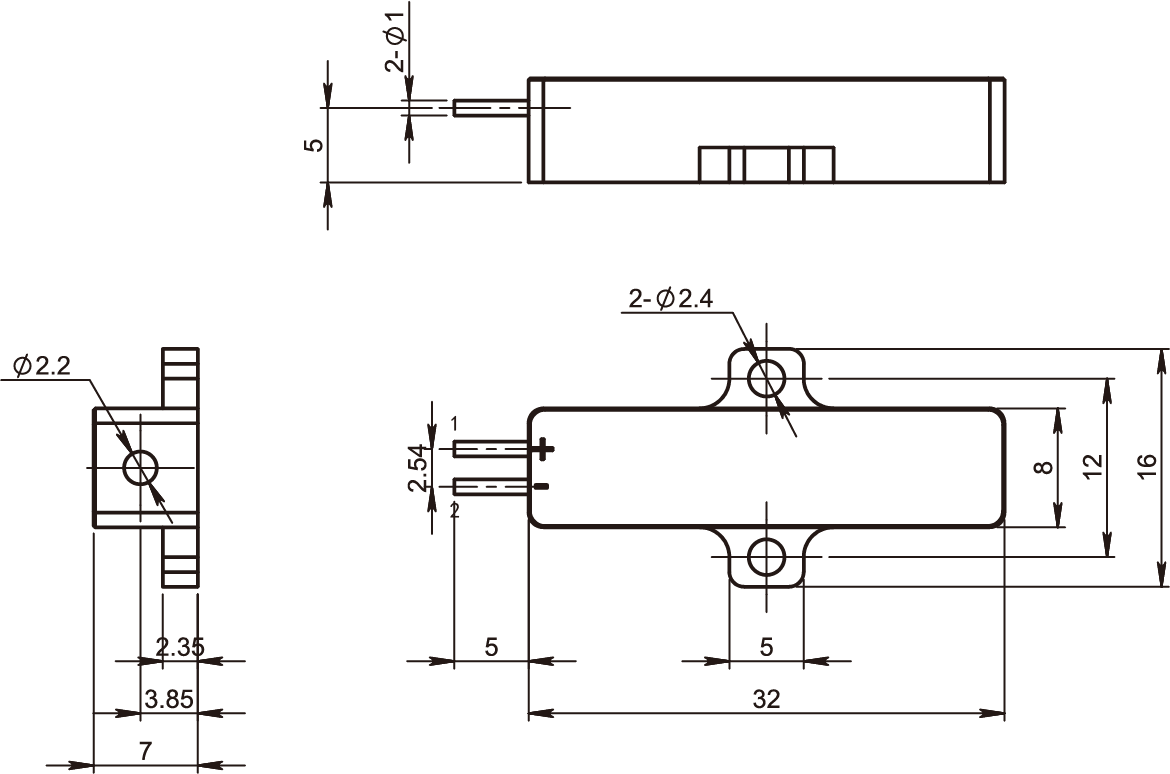

500μJ激光器尺寸图

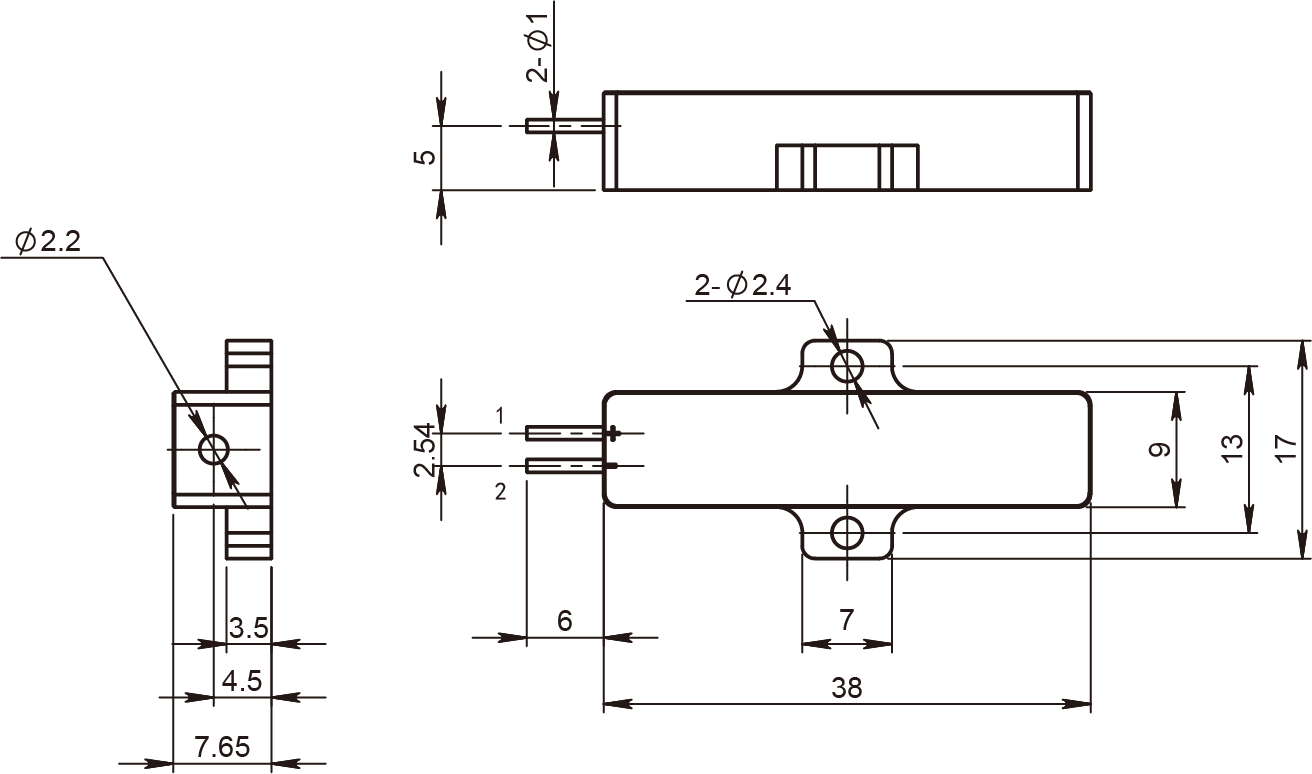

800,1000μJ激光器尺寸图

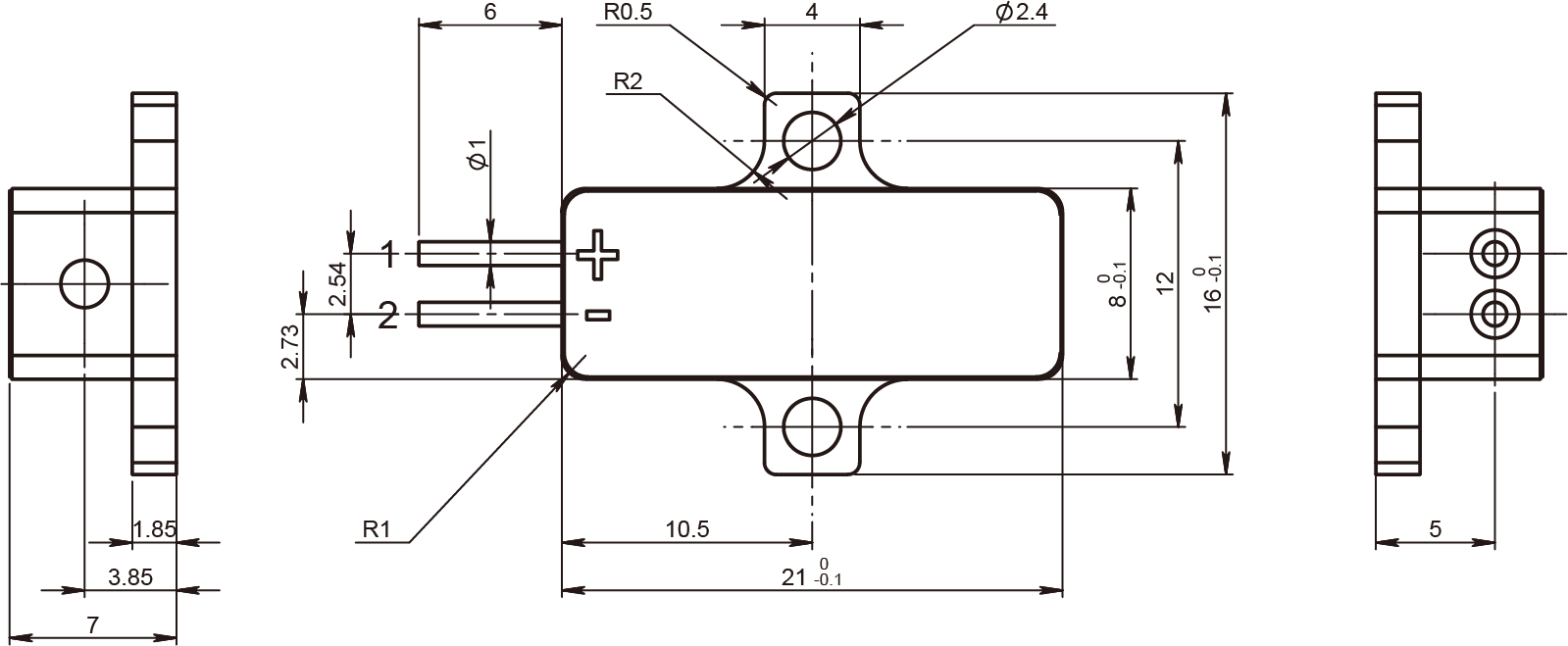

高重频(不含PIN)尺寸图

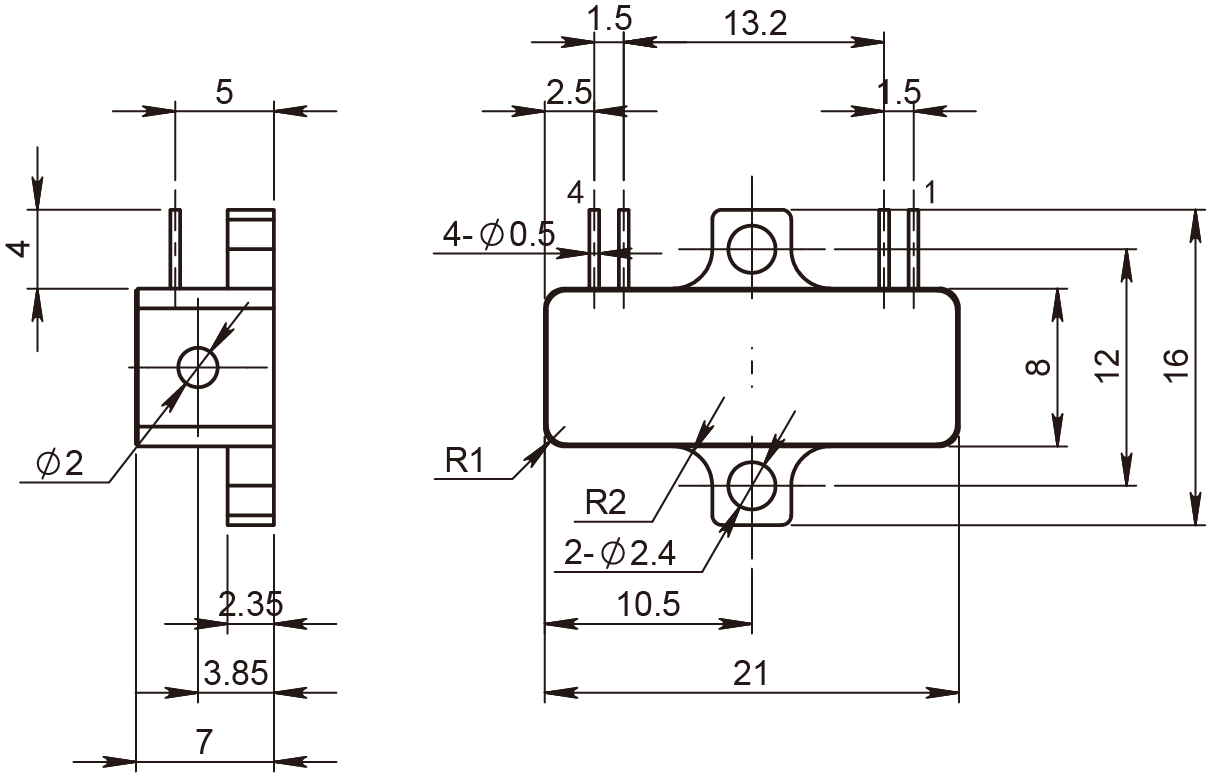

高重频(含PIN)尺寸图

特点
应用
特点
  • 基于Er:glass被动调Q技术
  • 人眼安全
  • 极轻的重量
  • 世界同类产品最小的封装尺寸
  • 工作温度范围宽
应用
  • 人眼安全激光测距机
