南京光宝的532 nm 激光器包括炫目激光、532nm窄线宽激光系统、532nm主动调Q亚纳秒激光器、532nm被动调Q亚纳秒激光器、532nm单频连续激光器、532nm单频固态激光器和 532nm微片激光器。炫目激光器主要用于反恐、反示威等场景。窄线宽光激光器主要用于荧光光谱检测。单频连续激光器主要用于钛蓝宝石泵源。主动调Q亚纳秒激光器主要用于多普勒风测量、水下成像、点云成像雷达、气溶胶激光雷达、激光遥感等领域。被动调Q亚纳秒激光器主要用于生成太赫兹。532nm微片激光器主要用于激光微加工、时间解析拉曼光谱学、超声成像、激光诱导击穿光谱。
窄线宽激光系统是我司的特色产品。本系列产品结构小巧,便携方便,采用短腔法、体式布拉格光栅(VBG)锁波长、定向光反馈、内置半导体制冷等核心技术,实现激光器的窄线宽、稳功率、稳光谱输出。
型号 | CL532-MIF(S)-50mW-NLM001 | CL532-MIF(FP)-50mW-NLM002 | |
光学参数 | 中心波长 (nm) | 532 | 532 |
波长公差 (nm) | ±0.5 | ±0.5 | |
输出功率 (mW) | 100 | 100 | |
线宽 (nm) | <0.05 | <0.05 | |
波长稳定性 | ±5pm@4h Typ. | ±5pm@4h Typ. | |
功率稳定性 | ±2%@4h Typ. | ±2%@4h Typ. | |
边模抑制比 (dB) | – | – | |
系统参数 | 功率可调范围 | 0~100% | 0~100% |
预热时间 (min) | 15 | 15 | |
调制输入 | – | – | |
控制接口 | – | – | |
光纤接口 | SMA905 | FC/PC | |
自适应光纤 | 105µm,0.22NA | 105µm,0.22NA | |
电源输入 | +5VDC | +5VDC | |
系统损耗 | <20W Typ. | <20W Typ. | |
储存温度(℃) | 10~60 | 10~60 | |
储存湿度 | 0~80%RH | 0~80%RH | |
工作温度 (℃) | 10~35 | 10~35 | |
系统重量 (Kg) | 1.5 | 1.5 | |
系统尺寸 (mm) | 168×88×140 | 168×88×140 |

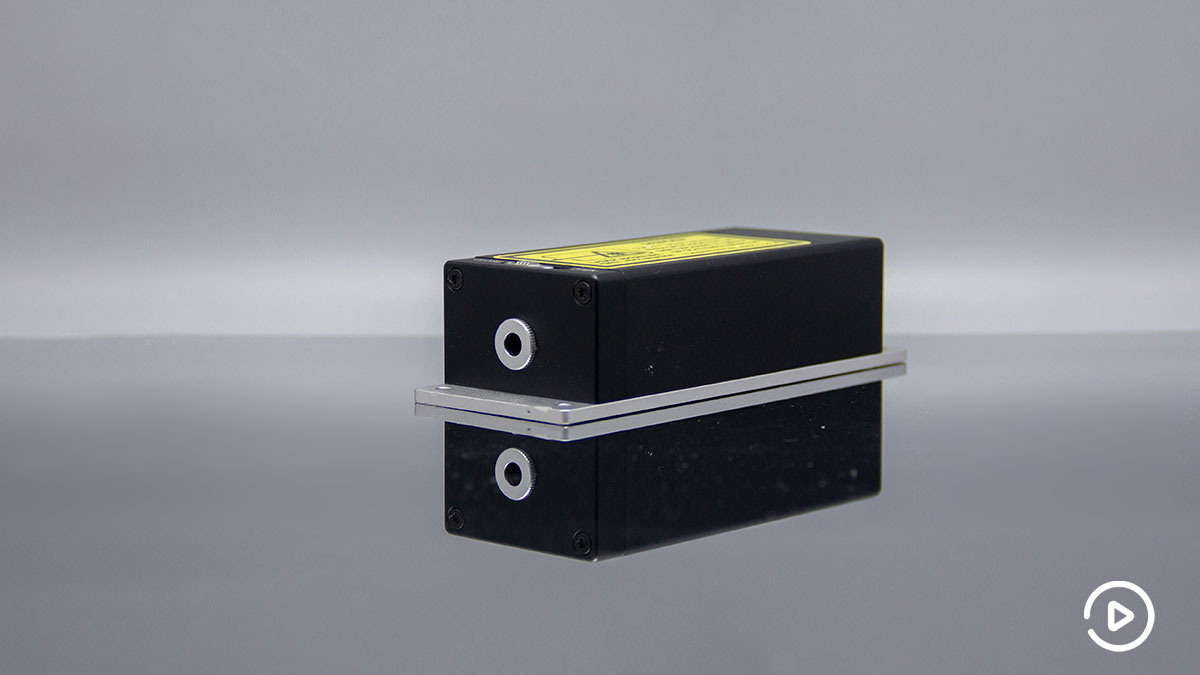

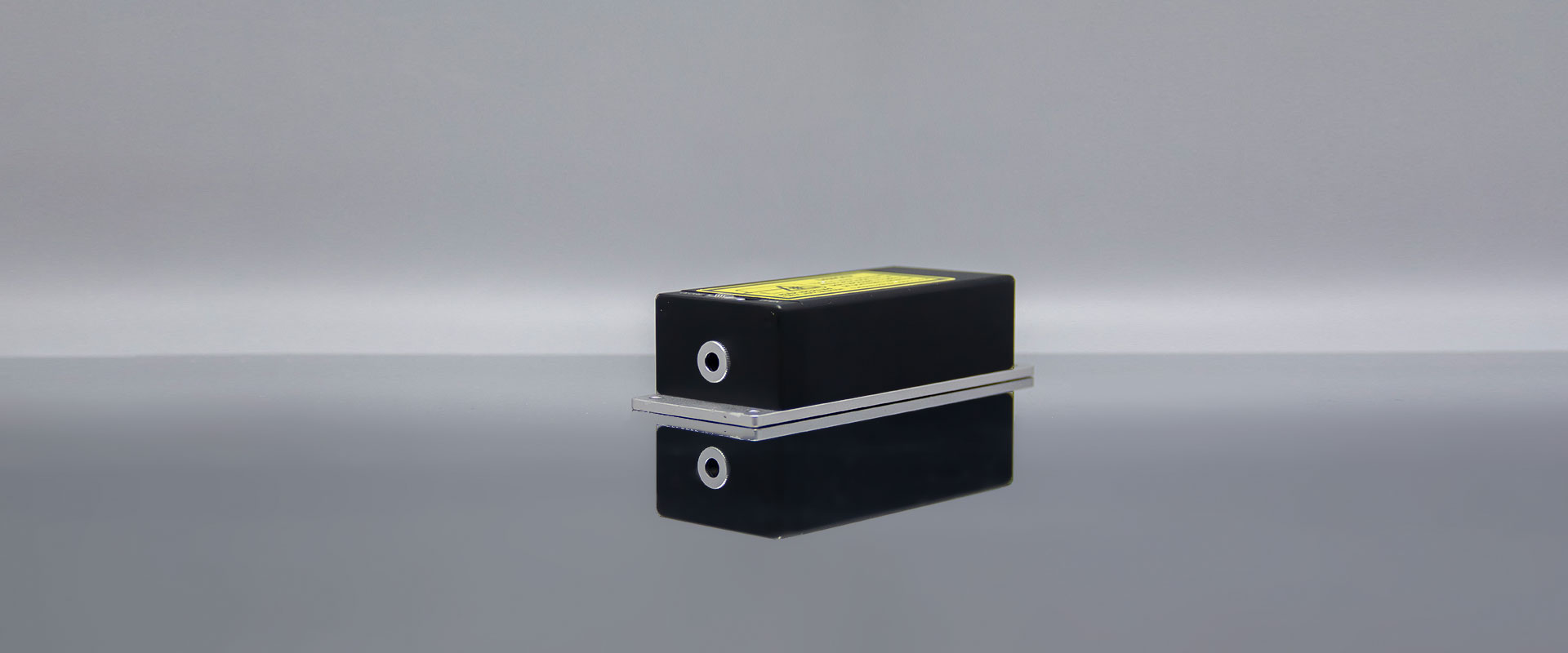

MA系列微片激光器是基于半导体泵浦的被动调Q固体激光器,激光脉冲纯净无尾,单脉冲能量稳定,光束质量好。半导体泵浦模块和激光晶体一体化设计,小巧紧凑的激光头方便安装和集成,系统支持内、外触发。本系列产品包含1064nm、532nm、355nm和266nm四种波长,激光头内部的全密封模块可供客户进行二次开发应用。
产品型号 | 重复频率(KHz) | 平均功率(mW) | 输出能量(uJ) | 脉冲宽度(ps) |
CL532-1KHz-60μJ-MA009 | 1 | 60 | 60 | 1500 |
CL532-2.5KHz-60μJ-MA010 | 2.5 | 150 | 60 | 1500 |
CL532-1KHz-100μJ-MA011 | 1* | 100 | 100 | 1500 |
CL532-2.5KHz-100μJ-MA012 | 2.5* | 250 | 100 | 1500 |
CL532-5KHz-20μJ-MA013 | 5 | 100 | 20 | 1200 |
CL532-10KHz-20μJ-MA014 | 10 | 200 | 20 | 1200 |
CL532-20KHz-20μJ-MA015 | 20 | 400 | 20 | 1200 |
1.*激光头的出光口为侧出光口。详见机械尺寸图。
2.定制内部扩束功能,满足小发散角(小于2mrad)要求。
MB系列微片激光器产品具有非常理想的窄脉冲宽度,同时还可实现较高的单脉冲能量,产品是基于半导体泵浦的被动调Q固体激光器,激光脉冲纯净无尾,单脉冲能量稳定,光束质量好。半导体泵浦模块和激光晶体一体化设计,小巧紧凑的激光头方便安装和集成,系统支持内、外触发。本系列产品包含1064nm、532nm、355nm和266nm四种波长,激光头内部的全密封模块可供客户进行二次开发应用。优越的产品性能指标使得他的应用范围也非常广泛,尤其在激光测量方面,可以满足很多不同种类的测量需求,另外在激光种子的应用上也具有出色的表现
产品型号 | CL532-1KHz-75μJ-MB004 |
波长(nm) | 532 |
重复频率(KHz) | 1 |
平均功率(mW) | 75 |
输出能量(uJ) | 75 |
脉冲宽度(ps) | 550 |
电源稳定性(8h) | ±3% |
光束模式 | TEM00 |
全角发散角(Mrad)水平@1/e2 | 6 |
全角发散角(Mrad)竖直@1/e2 | 6 |
偏振特性 | >100:1 |
系统功耗(W) | ≤25 |
电源输入 | 100-240 VAC,50/60Hz |
控制接口 | RS232、USB |
电源尺寸(W×H×L, mm) | 168×88×140 |
激光头尺寸(W×H×L, mm) | 45×30×120 |
工作温度(℃) | 15-35 |
贮存温度(℃) | 0-60 |
MC系列微片激光器产品具有非常理想的窄脉冲宽度,同时还可实现较高的单脉冲能量,产品是基于半导体泵浦的被动调Q固体激光器,激光脉冲纯净无尾,单脉冲能量稳定,光束质量好。半导体泵浦模块和激光晶体一体化设计,小巧紧凑的激光头方便安装和集成,系统支持内、外触发。本系列产品包含1064nm、532nm、355nm和266nm四种波长,激光头内部的全密封模块可供客户进行二次开发应用。优越的产品性能指标使得他的应用范围也非常广泛,尤其在激光测量方面,可以满足很多不同种类的测量需求,另外在激光种子的应用上也具有出色的表现。我司还可以提供1064nm和532nm的隔离器。
产品型号 | CL532-1KHz-60μJ-MC010 | CL532-5KHz-35μJ-MC011 | CL532-10KHz-15μJ-MC012 |
波长(nm) | 532 | 532 | 532 |
重复频率(KHz) | 1 | 5 | 10 |
平均功率(mW) | 60 | 175 | 150 |
输出能量(uJ) | 60 | 35 | 15 |
脉冲宽度(ps) | 650 | 650 | 650 |
电源稳定性(8h) | ±3% | ±3% | ±3% |
光束模式 | TEM00 | TEM00 | TEM00 |
全角发散角(Mrad)水平@1/e2 | 7 | 10 | 10 |
全角发散角(Mrad)竖直@1/e2 | 7 | 10 | 10 |
偏振特性 | >100:1 | >100:1 | >100:1 |
系统功耗(W) | ≤25 | ≤30 | ≤35 |
电源输入 | 100-240 VAC,50/60Hz | 100-240 VAC,50/60Hz | 100-240 VAC,50/60Hz |
控制接口 | RS232、USB | RS232、USB | RS232、USB |
电源尺寸(W×H×L, mm) | 168×88×140 | 168×88×140 | 168×88×140 |
激光头尺寸(W×H×L, mm) | 45×30×120 | 45×30×120 | 45×30×120 |
工作温度(℃) | 15-35 | 15-35 | 15-35 |
贮存温度(℃) | 0-60 | 0-60 | 0-60 |
MD系列微片激光器是基于半导体泵浦的被动调Q固体激光器,激光脉冲纯净无尾,单脉冲能量稳定,光束质量好。半导体泵浦模块和激光晶体一体化设计,小巧紧凑的激光头方便安装和集成,系统支持内、外触发。本系列产品包含1064nm、532nm、355nm和266nm四种波长,激光头内部的全密封模块可供客户进行二次开发应用。该系列激光器在种子光,激光微加工,激光测量等应用方向具有较大优势。我司还提供1064nm和532nm的隔离器。
产品型号 | CL532-1kHz-25μJ-MD003 |
波长(nm) | 532 |
重复频率(KHz) | 1 |
平均功率(mW) | 25 |
输出能量(uJ) | 25 |
脉冲宽度(ps) | 300 |
电源稳定性(8h) | ±3% |
光束模式 | TEM00 |
全角发散角(Mrad)水平@1/e2 | 10 |
全角发散角(Mrad)竖直@1/e2 | 10 |
偏振特性 | >100:1 |
系统功耗(W) | ≤25 |
电源输入 | 100-240 VAC,50/60Hz |
控制接口 | RS232、USB |
电源尺寸(W×H×L, mm) | 168×88×140 |
激光头尺寸(W×H×L, mm) | 45×30×120 |
工作温度(℃) | 15-35 |
贮存温度(℃) | 0-60 |
ME系列具有脉宽窄、峰值功率高、光束质量好、单脉冲能量稳定等优势。可提供小型化电路结构,功耗低、体积小巧、便于集成。激光器全密封、充氮气保护,性能稳定,宽温工作。
产品型号 | CL532-1kHz-25μJ-ME001 | CL532-5kHz-25μJ-MD002 | CL532-10kHz-10μJ-MD003 | CL532-20kHz-12.5μJ-MD004 |
波长(nm) | 532 | 532 | 532 | 532 |
重复频率(KHz) | 1 | 5 | 10 | 20 |
平均功率(mW) | 25 | 125 | 100 | 250 |
输出能量(uJ) | 25 | 25 | 10 | 12.5 |
脉冲宽度(ps) | 800 | 800 | 800 | 800 |
电源稳定性(8h) | ±3% | ±3% | ±3% | ±3% |
光束模式 | TEM00 | TEM00 | TEM00 | TEM00 |
全角发散角(Mrad)水平@1/e2 | 7 | 7 | 7 | 7 |
全角发散角(Mrad)竖直@1/e2 | 7 | 7 | 7 | 7 |
偏振特性 | >100:1 | >100:1 | >100:1 | >100:1 |
系统功耗(W) | ≤20 | ≤30 | ≤25 | ≤30 |
电源输入 | 100-240 VAC,50/60Hz | 100-240 VAC,50/60Hz | 100-240 VAC,50/60Hz | 100-240 VAC,50/60Hz |
控制接口 | RS232、USB | RS232、USB | RS232、USB | RS232、USB |
电源尺寸(W×H×L, mm) | 168×88×140/220 | 168×88×140/220 | 168×88×140/220 | 168×88×140/220 |
激光头尺寸(W×H×L, mm) | 45×30×120 | 45×30×120 | 45×30×120 | 45×30×120 |
工作温度(℃) | 15-35 | 15-35 | 15-35 | 15-35 |
贮存温度(℃) | 0-60 | 0-60 | 0-60 | 0-60 |
MG系列高重频微片激光器系列是基于半导体泵浦的被动调Q固体激光器,能量稳定,脉冲宽度窄,光束质量好,单纵模运转。该系列激光器采取全密封设计,体积小巧,便于安装集成,广泛应用在激光微加工和分析仪器行业。我司可为用户提供匹配波长的隔离器和功率放大方案。
产品型号 | CL532-50KHz-0.8μJ-MG001 | CL532-100KHz-0.3μJ-MG002 |
波长(nm) | 532 | 532 |
重复频率(KHz) | 50** | 100** |
平均功率(mW) | 40 | 30 |
输出能量(uJ) | 0.8 | 0.3 |
脉冲宽度(ps) | 450 | 450 |
电源稳定性(8h) | ±3% | ±3% |
光束模式 | TEM00 | TEM00 |
全角发散角(Mrad)水平@1/e2 | 24 | 32 |
全角发散角(Mrad)竖直@1/e2 | 24 | 32 |
偏振特性 | >100:1 | >100:1 |
系统功耗(W) | ≤35 | ≤45 |
电源输入 | 100-240 VAC,50/60Hz | 100-240 VAC,50/60Hz |
控制接口 | RS232、USB | RS232、USB |
电源尺寸(W×H×L, mm) | 168×88×140 | 168×88×140 |
激光头尺寸(W×H×L, mm) | 45×33×120** | 45×33×120** |
工作温度(℃) | 15-35 | 15-35 |
贮存温度(℃) | 0-60 | 0-60 |
1.* 激光头出光口为侧出,具体请参见机械尺寸图。
2. ** 高重频侧出光结构,门控触发,TTL 5V,SMA接口。其他结构为上升沿触发,TTL 5V,SMA接口。
MH系列高重频微片激光器系列在保证脉宽小于300ps的同时,还可以达到较高的重复频率。产品是基于半导体泵浦的被动调Q固体激光器,能量稳定,光束质量好,单纵模运转。激光器采取全密封设计,体积小巧,便于用户安装集成。系统支持内、外触发,可供二次开发应用。
产品型号 | CL532-5KHz-5μJ-MH005 | CL532-10KHz-3μJ-MH006 | CL532-20KHz-2.5μJ-MH007 | CL532-50KHz-1μJ-MH008 |
波长(nm) | 532 | 532 | 532 | 532 |
重复频率(KHz) | 5 | 10 | 20** | 50** |
平均功率(mW) | 25 | 30 | 50 | 50 |
输出能量(uJ) | 5 | 3 | 2.5 | 1 |
脉冲宽度(ps) | 270 | 270 | 270 | 270 |
电源稳定性(8h) | ±3% | ±3% | ±3% | ±3% |
光束模式 | TEM00 | TEM00 | TEM00 | TEM00 |
全角发散角(Mrad)水平@1/e2 | 10 | 10 | 16 | 16 |
全角发散角(Mrad)竖直@1/e2 | 10 | 10 | 16 | 16 |
偏振特性 | >100:1 | >100:1 | >100:1 | >100:1 |
系统功耗(W) | ≤40 | ≤45 | ≤50 | ≤50 |
电源输入 | 100-240 VAC,50/60Hz | 100-240 VAC,50/60Hz | 100-240 VAC,50/60Hz | 100-240 VAC,50/60Hz |
控制接口 | RS232、USB | RS232、USB | RS232、USB | RS232、USB |
电源尺寸(W×H×L, mm) | 168×88×140 | 168×88×140 | 168×88×140 | 168×88×140 |
激光头尺寸(W×H×L, mm) | 45×30×120/45×33×120** | 45×30×120/45×33×120** | 45×30×120/45×33×120** | 45×30×120/45×33×120** |
工作温度(℃) | 15-35 | 15-35 | 15-35 | 15-35 |
贮存温度(℃) | 0-60 | 0-60 | 0-60 | 0-60 |
1.* 激光头出光口为侧出,具体请参见机械尺寸图。
2. ** 高重频侧出光结构,门控触发,TTL 5V,SMA接口。其他结构为上升沿触发,TTL 5V,SMA接口。
MO系列结构小巧紧凑,即插即用,可选择空间输出或者光纤耦合两种方式。
产品型号 | CL532-200Hz-30/25μJ-MO003 |
波长(nm) | 532 |
重复频率(Hz) | 1-200 |
空间束最大输出能量(μJ) | 30 |
光纤耦合最大输出能量(μJ) | 25 |
脉冲宽度(ns) | ≤1 |
能源稳定(rms) | ≤3% |
能量调节步进精度 | ≤2% |
波束模式(空间波束输出) | TEM00 |
全角发散角(Mrad)水平@1/e2 | ≤2 |
全角发散角(Mrad)竖直@1/e2 | ≤2 |
偏振特性 | ≥100:1 |
光纤参数(光纤耦合输出可选) | 200μm/0.22NA |
电源输入 | 24V DC |
调制输入 | TTL0-5V,SMB connector |
控制接口 | RS232 |
电源尺寸(W×H×L, mm) | <20 |
激光头尺寸(W×H×L, mm) | <10 |
激光头尺寸(W × H × L, mm) | 82×79×190(space)/ 82x79x250(optical fiber) |
工作温度(℃) | 10-40 |
贮存温度(℃) | 0-60 |
1. 支持连续模式和突发模式下的工作频率为16~200Hz。
2. 光纤芯直径:200μm。
3.电源适配器配有配套电源,可支持90~260VAC电源输入。
单频系列激光器包含单频连续种子源、单频连续放大+倍频器、单频大能量固体激光器,基于非平面环形腔技术、谐振探测技术、外腔谐振倍频技术等工程工艺技术,实现了从窄线宽种子源,激光放大到非线性频率变换等全参数多波段激光产品覆盖。凭借先进的工程设计手段,在光机热集成分析、自动电控系统开发等方面有效保障产品的可靠性和稳定性。该系列产品广泛用于多普勒激光测风雷达、激光碎片观测、激光遥感等激光雷达系统,具备以下技术优势:
光纤+固体方案实现输出>50W的532nm绿光,采用PDH锁频技术,结构紧凑、稳定可靠。
型号 | 能量 (mJ) | 功率稳定性 | 脉冲宽度(ns) | 重复频率(Hz) | 光斑直径 @ 1/e2 |
CL532-50mJ-SSL005 | 50 | <2% | <10 | 1-200 | ~3 |
CL532-150mJ-SSL006 | 150 | <2.5% | <10 | 1-200 | ~4.5 |
CL532-250mJ-SSL007 | 250 | <3% | <10 | 1-200 | ~6 |
CL532-400mJ-SSL008 | 400 | <3% | <10 | 1-200 | ~8 |
CL532-50mJ-SLL005 | 50 | <2% | <10 | 1-20 | ~3 |
CL532-150mJ-SLL006 | 150 | <2.5% | <10 | 1-20 | ~4.5 |
CL532-250mJ-SLL007 | 250 | <3% | <10 | 1-20 | ~6 |
CL532-400mJ-SLL008 | 400 | <3% | <10 | 1-20 | ~8 |
型号 | CL532-30W-SFCL001 | |
光学参数 | 中心波长 (nm) | 532±1 |
输出功率 (W) | 5~30 | |
线宽 (KHz) | <10 | |
重复频率 (MHz@30min) | <3 | |
功率稳定性 | <±0.5%@2h | |
功率可调范围 | 10%-100% | |
光束直径( 1/e2) | <2 | |
光束质量 M2 | <1.5 | |
光束发散角 (mrad) | <0.5 | |
光谱线宽 (nm) | <±0.5 | |
偏振消光比 | >100:1 | |
功能参数 | 输出方式 | 空间光输出 |
控制接口 | DB9,RS422 | |
供电 | 220VAC/50Hz | |
输出功率 (W) | <300 | |
环境要求 | 工作温度 (℃) | 0 ~ 30 |
存储温度 (℃) | -10 ~ +60 | |
湿度 | 0-80% | |
重量和尺寸 | 激光头重量 (Kg) | <15 |
电源重量 (Kg) | <5 | |
激光头尺寸 | 444*232*150 | |
电源尺寸 | 2U |
本系列产品包含主动调Q及被动调Q微片两种技术技术方案产生亚纳秒的光脉冲,输出亚纳秒激光脉冲同时保持着优异的光束质量。对于主动调Q技术,输出光信号与触发信号抖动小于1ns,对于被动调Q微片激光器,输出信号与外触发信号抖动<10μs。本激光器可单独使用,也可以用于激光放大器的种子源,同时也可以采用我公司的激光放大器将能量放大至几十mJ量级。同时也可将波长扩展至532nm、355nm、266nm等。本产品具有光束质量好、峰值功率高、性能可靠、结构紧凑、操作维护简单等优点。结合优异的生产工艺,本系列产品可以满足机载、车载、高低温等苛刻环境使用需求。
本系列激光器主要特点:亚纳秒、峰值功率高;高光束质量;高稳定性、结构紧凑;环境适应性强,-20~60℃工作;1064nm、532nm、355nm波长可选;典型应用:激光雷达,激光微加工,非线性光谱学,太赫兹产生。
激光眩目器采用人眼最为敏感的532nm绿激光,照射眼睛时能使眼睛短暂性失明和感到眩晕,从而快速制敌而不伤害人身生命。使对方瞬间地攻击或反抗归于无效。本产品为客户的远距离激光拒止系统配套,用于对具有潜在威胁的鸟群、人群、车辆、船舶等进行警示和驱离
为客户的大气颗粒物激光雷达配套光源,用于实时监测局部高密度污染源。雷达发射出532nm激光,接收望远镜收集气溶胶和云等对激光的后向散射信号,通过接收532nm的垂直和水平偏振信号以及盲区内信号,分析其回波强度和粒子的消偏振特性,从而实现零盲区探测,分辨颗粒物的分布和颗粒物的类别。
型号 | CL532-500μJ-LAR001 | |
光学参数 | 中心波长 (nm) | 532 |
脉冲能量 (uJ) | ≥450uJ@5kHz@10~35℃ ≥350uJ@5kHz@0~10℃&35~45℃ ≥200uJ@5kHz@-20~0℃&45~60℃ | |
功率稳定性 | <2% | |
峰值功率 (kW) | >42 | |
光束质量 M2 | <1.3 | |
重复频率 (KHz) | 2-7kHz可调,默认5kHz | |
脉冲宽度 | ≤13ns@5kHz | |
偏振消光比 | >100:1 | |
功能参数 | 使用寿命(h) | >10000 |
控制接口 | 4PM端子,RS232通信协议 | |
散热方式 | TEC制冷+散热片+风扇 | |
供电 | 24VDC | |
输出功率 (W) | <260 | |
环境要求 | 工作温度 (℃) | -20 ~ 60 |
贮存温度 (℃) | -30 ~ +70 | |
相对湿度 | 0~80% | |
重量和尺寸 | 激光头重量 (Kg) | <9 |
激光头尺寸 | 326*110*104mm |
